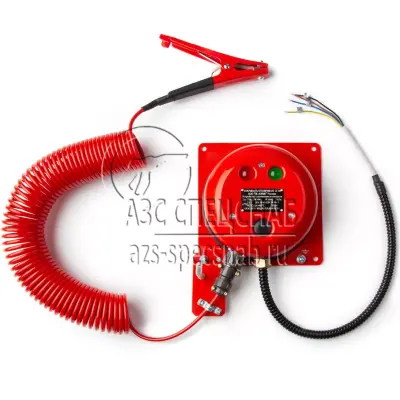

Устройство заземления и контроля (220В) СТАНДАРТ

1. Общие сведения УЗА-2МК 04
   1.1 Устройства заземления и контроля серии УЗА-2МК модели 04 (Уза-2МК-04) далее УЗА, предназначены для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи заземляющие устройство автоцистерна.
   1.2 УЗА предназначены для эксплантации в условиях нормированных для исполнения. При температура окружающей среды от -40 С до +40 С.
   2. Основные технические данные и характеристики УЗА-2МК04 (220В)
   2.1 Параметры искробезопасной цепи:
   - Напряжение, B, не более - 12
   - 2Ток, А, не более 0,025
   - Ток потребления от источника электропитания, А, не более 0,02
   - Потребляемая мощность, BA, не более 6
   2.3 Величина сопротивления между клеммой заземления и зажимом проводника заземления, Om, не более - 10
   2.4 Сопротивление изоляции между цепями и корпусом, Mom, не менее - 20
   2.5 Электрическая прочность изоляции выдерживает испытательное напряжение, B, не менее:
   - Между цепями управления и искробезопасными цепями - 500
   - Между искробезопасными цепями и корпусом - 500
   - Между искробезопасными цепями и цепями электропитания - 500
   2.6 Нагрузочная способность выходного контакта для блокировки:
   - Напряжения, B, не более - 500
   - Частота, Гц, - 50+/-1
   - Ток, A, не бол - 1,0
   2.7 Условная наработка на отказ, включений, не менее - 5000
   2.8 Длина проводника заземления, м, не менее - 5
   2.9 Длина кабеля электропитания, м, не менее 0,7
   2.10 Габаритные размеры устройства заземления и контроля, мм не более - 190x190x70
   2.11 Масса, кг, не более:
   - Устройства заземления - 1,3
   - Проводника заземления - 1,2
   2.12 Срок службы, год, 6
   2.13 Температура окружающей среды, C, от -40, до +40
   2.14 Относительная влажность окружающей среды при температуре +35С, %, до - 98
   2.15 УЗА в упаковке для транспортирования выдерживают:
   - Транспортную тряску с ускорением 30м/при частоте ударов до 120 в минуту в течение, ч. 2,0
   - Температуру, С от -50 до +50
   - Влажность при температуре +35С, % - 95 +/- 3. Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96
   2.16 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, - 01
   3. Комплектность УЗА-2МК04 (220В)
   3.1 В комплект поставки УЗА входит:
   - устройство заземления - 1шт.
   - заземляющий проводник (5м) - 1шт.
   - комплект монтажный - 1компл.
   - инструкция - 1экз.
   - паспорт - 1экз.
   4. Свидетельство о приёмке УЗА-2МК04 (220В)
   Устройство заземления и контроля серии УЗА-2МК модель 04, заводской номер соответствует требованиям УЗА-2МК.00.000 ТУ и призано годным к эксплуатации.

Все устройства УЗА-2МК теперь комплектуются заземляющим проводником из нового материала.

Морозостойкость нового проводника гарантирует надежную работу в любую погоду. Сохраняет свои свойства от -50°C до +100

Механическая прочность нового проводника позволяет уменьшить количество повреждений и увеличить срок службы. Устойчивость к истиранию и ударам.

Стойкость к маслам и химреагентам нового проводника более высокая. Устойчивость к проливам ГСМ на АЗС.

Полевые испытания и отзывы клиентов показали, что проводник это расходный материал, который определяет общую надежность системы. Переход на обновлённый проводник это не просто замена материала, это качественный скачок в долговечности и безотказности всего устройства УЗА-2МК. Вы получаете продукт, который служит дольше и требует меньше внимания, что напрямую снижает ваши эксплуатационные расходы.

Проводник нового образца теперь производится в двух вариантах:

Стандартный проводник

Премиум проводник (усиленный зажим)
